Mille fragments, une seule signature : mettre à jour un firmware par LoRaWAN¶

CRA & Dev #6 · Série « CRA & Dev » · Lecture : environ 9 min · Embarqué (ESP32), LoRaWAN · Outils : Zephyr, MCUboot, imgtool

Ce que demande le CRA¶

Un produit doit pouvoir être corrigé après sa mise sur le marché. Le Cyber Resilience Act demande que les vulnérabilités puissent être traitées par des mises à jour de sécurité, automatiques lorsque c'est applicable (Annexe I, partie I, point 2, c), et que le fabricant dispose de mécanismes pour distribuer ces mises à jour de manière sécurisée (partie II, point 7), sans retard (point 8).

Sur un serveur, c'est un téléchargement HTTPS. Sur un capteur LoRaWAN posé en haut d'un mât pour dix ans, alimenté par une pile, c'est un autre métier. Le réseau transporte quelques dizaines d'octets par trame, l'appareil n'écoute presque jamais, et personne n'ira le reflasher à la main. La réponse s'appelle FUOTA (Firmware Update Over The Air), et elle ne dispense pas de signer ce qu'on envoie.

Le piège classique¶

Trois erreurs, toutes fréquentes.

Croire que le chiffrement LoRaWAN authentifie le firmware. Pour mettre à jour un parc, on diffuse les fragments en multicast, chiffrés avec une clé de groupe. Cette clé est par construction identique dans tous les appareils du groupe. Si un attaquant extrait les clés de session multicast d'un seul appareil, il peut fabriquer des fragments que tous les autres accepteront. La spécification de fragmentation le dit elle-même (section 4) : sauf élément sécurisé dans tous les appareils du groupe, ces clés ne peuvent pas être considérées comme sûres, une étape supplémentaire d'intégrité et d'authentification du fichier est nécessaire, et pour un firmware la solution recommandée est une signature à clé publique. C'est exactement le critère de l'épisode 4 : quand celui qui vérifie ne doit pas pouvoir forger, un secret partagé ne suffit plus.

Envoyer l'image complète sans compter. Une étude de l'University College Cork fait le calcul pour une image de 50 ko à DR2 (SF10), soit 51 octets utiles par trame : environ 1 004 downlinks, et autour de 17 heures pour un seul appareil à cause de la limite de 1 % de temps d'émission en Europe. Sans multicast, un parc entier se compte en semaines.

Ne pas prévoir l'échec. Une image incomplète, ou complète mais qui ne démarre pas, et le capteur est perdu. Sans retour arrière automatique, chaque mise à jour est un pari.

La technique : séparer le transport de la confiance¶

Le principe tient en une phrase : le réseau transporte, le bootloader décide. On laisse LoRaWAN acheminer des octets, et on ne démarre que ce qui porte une signature valide.

Le transport (serveur FUOTA, réseau LoRaWAN, reconstruction) est non fiable ; seuls le fabricant, qui signe, et MCUboot, qui vérifie la signature et la version, décident. Une image valide démarre à l'essai, puis est confirmée ou annulée.

1. Le transport : trois briques standard¶

La LoRa Alliance a découpé la FUOTA en paquets applicatifs indépendants, chacun sur son port.

Brique	Spécification	Port	Rôle
Synchronisation d'horloge	TS003	202	Mettre les appareils à l'heure, pour qu'ils ouvrent leur fenêtre d'écoute au même moment
Configuration du multicast	TS005	200	Remettre à chaque appareil la clé du groupe et l'heure de la session (classe B ou C)
Transport fragmenté	TS004	201	Découper l'image en fragments, avec des fragments redondants

Une session se déroule ainsi (figure 3 de l'étude citée). Le serveur configure chaque appareil en unicast (groupe multicast, session de fragmentation, heure de début). À l'heure dite, tous passent en classe C et écoutent en continu. Le serveur diffuse les fragments une seule fois pour tout le groupe. Les appareils reconstruisent l'image, puis reviennent en classe A.

La redondance évite les retransmissions. Les fragments supplémentaires sont des combinaisons des fragments d'origine : selon la spécification, 10 % de redondance permettent de perdre environ 10 % des trames et de reconstruire quand même le fichier, sans rien redemander au serveur.

2. La confiance : signer l'image, vérifier au démarrage¶

Avec MCUboot, la signature fait partie de l'image. Le bootloader contient la clé publique et refuse de démarrer une image dont la signature ne correspond pas, quel que soit le chemin par lequel elle est arrivée.

On génère la paire de clés une fois, avec imgtool.

# Paire de clés ECDSA P-256 (ed25519 et RSA sont aussi pris en charge)
imgtool keygen -k fuota-ecdsa-p256.pem -t ecdsa-p256

Puis on règle le bootloader dans sysbuild.conf, et on passe la clé à la compilation, pour que son chemin reste hors du dépôt. Le build signe l'application et embarque la clé publique dans MCUboot. Les commandes sont celles du firmware d'exemple, ici pour une carte Heltec WiFi LoRa 32 (ESP32 et radio SX1276).

# sysbuild.conf
SB_CONFIG_BOOTLOADER_MCUBOOT=y
SB_CONFIG_BOOT_SIGNATURE_TYPE_ECDSA_P256=y
SB_CONFIG_MCUBOOT_MODE_SWAP_SCRATCH=y   # échange des slots : retour arrière possible

west build -b heltec_wifi_lora32_v2/esp32/procpu --sysbuild firmware -- \
  -DSB_CONFIG_BOOT_SIGNATURE_KEY_FILE='"/chemin/hors-depot/fuota-ecdsa-p256.pem"'
# Image à confier au serveur FUOTA : build/firmware/zephyr/zephyr.signed.bin

C'est ce fichier signé que le serveur fragmente. La signature voyage dans les fragments, comme le reste.

3. Côté appareil : recevoir, redémarrer, confirmer¶

Le firmware d'exemple s'appuie sur les mêmes services que l'exemple FUOTA de Zephyr. Quelques options activent les trois briques.

# prj.conf (extrait)
CONFIG_LORAWAN_SERVICES=y
CONFIG_LORAWAN_APP_CLOCK_SYNC=y      # TS003
CONFIG_LORAWAN_REMOTE_MULTICAST=y    # TS005
CONFIG_LORAWAN_FRAG_TRANSPORT=y      # TS004
CONFIG_IMG_MANAGER=y                 # écriture dans le slot secondaire
CONFIG_REBOOT=y

Le code applicatif lance les services, réagit quand l'image est complète, et décide si une nouvelle image mérite d'être gardée (extrait simplifié de firmware/src/main.c).

/* Appelé quand l'image est reconstruite dans le slot secondaire.
 * Zephyr a déjà demandé à MCUboot un démarrage « à l'essai ». */
static void fuota_finished(void)
{
    k_sem_give(&image_received); /* la boucle principale redémarrera */
}

int main(void)
{
    bool confirmed = boot_is_img_confirmed();

    /* ... lorawan_start() ... */
    bool joined = join() == 0;
    bool services = joined && start_services(); /* TS003, TS004 ; TS005 démarre seul */

    /* Le test de bon fonctionnement. Une image à l'essai qui le rate
     * redémarre sans se confirmer : MCUboot remet l'ancienne. */
    if (!confirmed) {
        if (!services) {
            sys_reboot(SYS_REBOOT_COLD);
        }
        boot_write_img_confirmed();
    }

    /* ... boucle principale : uplinks réguliers (en classe A, ce sont eux qui
     * ouvrent les fenêtres de réception dont le serveur a besoin), nouvelles
     * tentatives de join si le réseau manque, et redémarrage dès que
     * image_received est donné ... */
}

Au redémarrage, MCUboot vérifie la signature de l'image reçue avant de l'échanger avec l'ancienne. Une image forgée, tronquée ou mal reconstruite ne démarre jamais.

4. Confirmer, ou revenir en arrière¶

Zephyr demande la mise à jour en mode test (BOOT_UPGRADE_TEST). La nouvelle image démarre une fois. Si elle n'appelle pas boot_write_img_confirmed(), MCUboot remet l'ancienne au reset suivant. D'où l'intérêt de confirmer tard, après un vrai test de bon fonctionnement, ici le join réussi et les services FUOTA démarrés, et de laisser un watchdog provoquer le reset si le firmware se bloque avant. Cela suffit pour la démonstration, pas pour un produit : confirmez l'image au terme d'une politique explicite (chien de garde nourri, migration de la configuration et du stockage réussie, périphériques critiques initialisés, voire un premier échange applicatif avec le backend).

Reste le retour arrière malveillant : rejouer une ancienne image, correctement signée, mais vulnérable. MCUboot décrit deux protections. La première compare les numéros de version (CONFIG_MCUBOOT_DOWNGRADE_PREVENTION). Sa documentation la réserve à la stratégie par écrasement. La seconde s'appuie sur un compteur de sécurité stocké dans le matériel (CONFIG_MCUBOOT_HW_DOWNGRADE_PREVENTION) et refuse toute image dont le compteur est inférieur. Une valeur égale passe : il faut donc incrémenter le compteur à chaque correctif de sécurité.

Observation de banc, pas une garantie

Avec le MCUboot livré par Zephyr 4.4.2, nous avons vu la protection par numéro de version refuser une ancienne image aussi en mode échange de slots. C'est un comportement observé, pas une propriété de sécurité documentée : ne vous appuyez pas dessus, et vérifiez sur votre version.

Le banc d'essai de l'exemple dépose dans le slot secondaire d'une vraie carte une image forgée, une image altérée d'un bit, une ancienne version et une mise à jour incapable de rejoindre le réseau. La console du bootloader et du firmware répond, dans l'ordre :

E: Image in the secondary slot is not valid!
I: Image 0 in slot 1 erased due to downgrade prevention
<wrn> fuota: Rebooting: test image unable to join the network
I: Image index: 0, Swap type: revert

Une deuxième carte peut aussi jouer l'émetteur, en LoRa point à point : sur notre banc, l'image de 200 ko est passée en 33 minutes, 7 fragments perdus en route ont été reconstruits, puis MCUboot a vérifié la signature et démarré la nouvelle version.

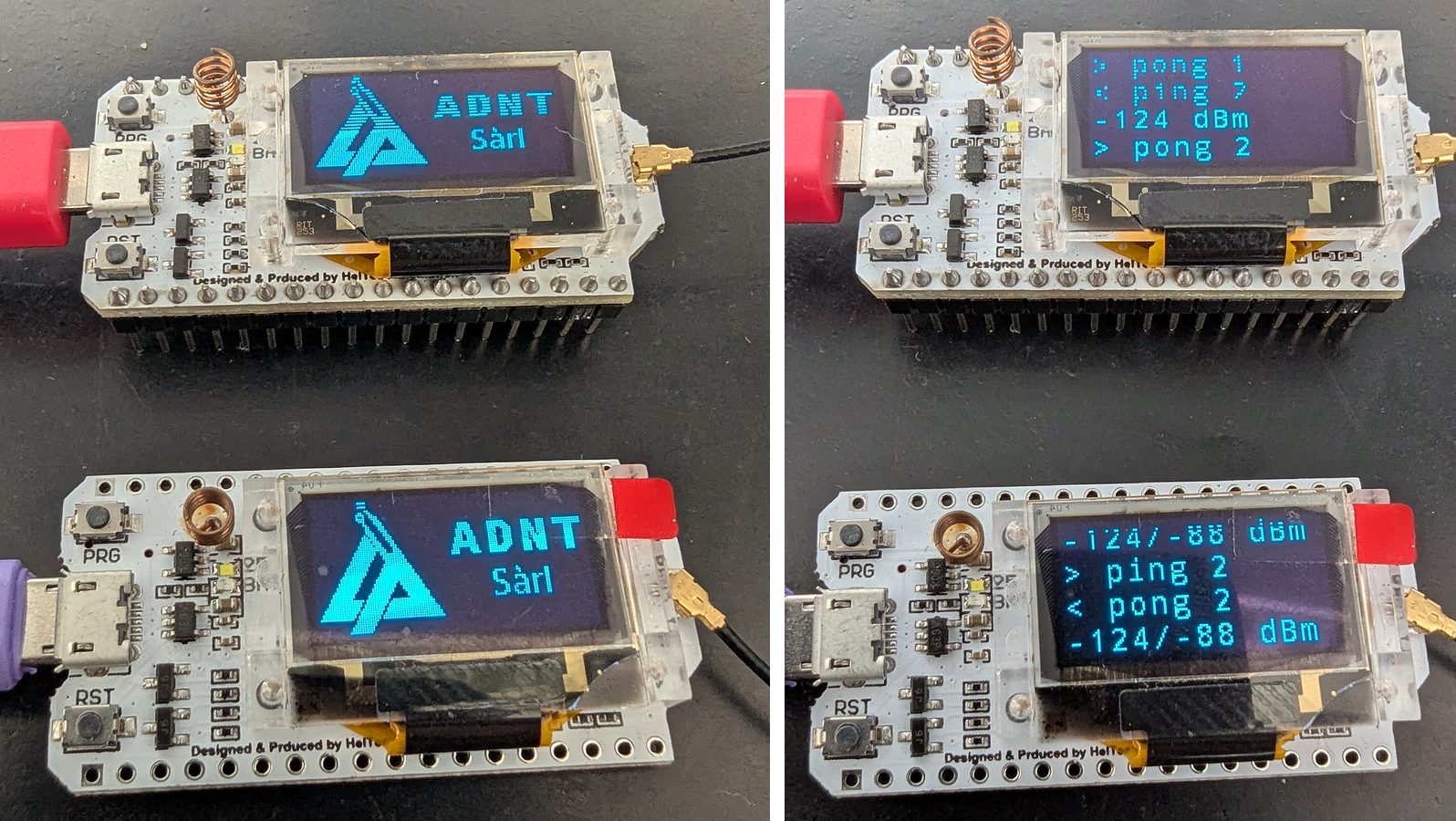

Deux cartes Heltec ESP32 avec radio SX1276 : à gauche, le logo affiché au démarrage ; à droite, le test radio ping-pong et la puissance reçue dans chaque sens.

Le banc : deux cartes Heltec (ESP32, SX1276). À droite, le test radio dans les deux sens : −124 dBm à l'aller, −88 dBm au retour.

Trois choses à savoir¶

Comptez votre temps d'antenne avant d'écrire du code. La taille de l'image fixe la durée et la consommation. Dans l'étude citée, une mise à jour à DR0 (SF12) prend près de 30 fois plus longtemps qu'à DR5 (SF7), mais DR5 n'atteint que 45 % des appareils du déploiement simulé. Les leviers sont connus : une image petite, une mise à jour différentielle plutôt que complète (recommandation de The Things Stack), une taille de fragment calée sur le débit le plus bas du groupe. Avec un delta, la signature doit porter sur l'image reconstruite, pas sur le patch. Comptez aussi la RAM : le décodeur de Zephyr réserve sa mémoire selon la taille d'image, la taille de fragment et la redondance. Avec les valeurs par défaut, il réclamait plus de 5 Mo sur notre ESP32, qui en offre 192 Ko.
Remplacez la clé par défaut. Sans SB_CONFIG_BOOT_SIGNATURE_KEY_FILE, le build utilise la clé d'exemple livrée dans le dépôt public de MCUboot, dont la documentation rappelle que la clé privée est accessible à tous. Et comme pour Authenticode (épisode 2), la vôtre ne vit ni dans le dépôt ni en clair dans la CI : pour un produit, elle reste hors ligne ou dans un HSM, et seule la clé publique sert à compiler le bootloader (modèle de garde de MCUboot). Sa fuite est le pire scénario de cette architecture : quiconque la détient signe des images que tout le parc démarrera. Le port Zephyr accepte plusieurs clés de vérification, ce qui permet de basculer sur une clé de secours ; mais tant que l'ancienne reste dans le bootloader, une image signée avec elle passe encore. Prévoyez donc avant la mise en production comment vous la retirerez. Vérifiez aussi les réglages par défaut de votre carte : pour la Heltec de l'exemple, Zephyr désactive la signature, et MCUboot sur ESP32 ne vérifie pas le slot primaire et écrase sans retour arrière.
La signature ne protège pas tout. Un appareil compromis du groupe peut toujours lire le firmware diffusé et injecter des fragments pour faire échouer la session, puisqu'il détient les clés du groupe (TS004, section 4). Il ne peut pas faire démarrer son propre code. Si le firmware est confidentiel, MCUboot sait aussi gérer des images chiffrées. Et le code qui reçoit les fragments est lui-même une surface d'attaque : la CVE-2026-13480 est une lecture hors limites dans le décodeur TS004 de Zephyr, corrigée en 4.4.2. Suivre les vulnérabilités de sa pile radio relève de l'épisode 1.

À retenir¶

Sur LoRaWAN, la mise à jour est une affaire de budget radio et de confiance. Les spécifications FUOTA fournissent les briques du premier : horloge, multicast, fragments redondants ; le débit, la taille d'image, la couverture et la RAM restent des choix d'ingénierie. Elles laissent le second au fabricant. Signez l'image, faites-la vérifier par le bootloader, confirmez-la seulement quand elle a fait ses preuves, et interdisez le retour à une version vulnérable. C'est ce qui transforme un canal de quelques octets en mécanisme de mise à jour sécurisé au sens du CRA.

Épisode précédent : Générer un SBOM ne suffit pas, surveillez-le avec Dependency-Track.

Code d'accompagnement, dans examples/06-fuota-lorawan : une session FUOTA simulée de bout en bout avec ses tests, et le firmware Zephyr complet, avec son banc d'essai sur carte Heltec ESP32. Le README de l'exemple est en anglais.

Pour aller plus loin : l'architecture de mise à jour de firmware pour l'IoT de l'IETF (RFC 9019), la version 2.0.0 de TS004 publiée en 2022 (l'exemple Zephyr et AWS IoT Core for LoRaWAN implémentent la 1.0.0).
